什么是FPC多层软硬结合线路板

　　有朋友问小编，什么是FPC硬结合线路板，应该用在哪些产品，有些什么样的优点，下面小编来详细的说一说。

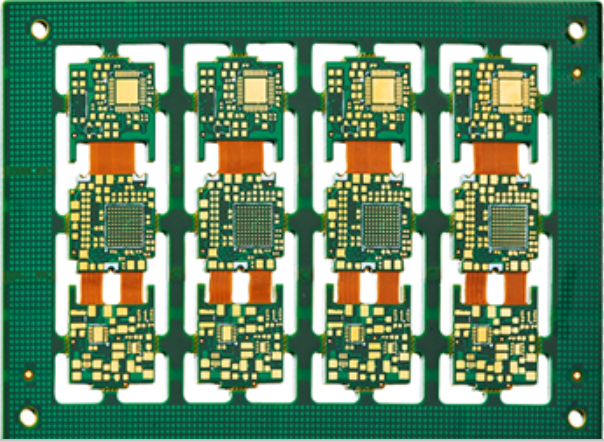

　　该类型通常是在一块或二块刚性PCB上，包含有构成整体所必不可少的FPC软板。FPC软板层被层压在刚性多层PCB内，这是为了具有特殊电气要求或为了要延伸到刚性电路外面，以朝代Z平面电路装连能力。这类产品在那些把压缩重量和体积作为关键，且要保证高可靠性、高密度组装和优良电气特性的电子设备中得到了广泛的应用。

　　FPC多层软硬结合板也可把许多单面或双面FPC软板的末端粘合压制在一起成为刚性部分，而中间不粘合成为软性部分，刚性部分的Z面用金属化孔互连。可把可挠性线路层压到刚性多层板内。这类PCB越来越多地用在那些要求超高封装密度、优良电气特性、高可靠性和严格限制体积的场合。

　　已经有一系列的混合多层FPC软板部件设计用于军用航空电子设备中，在这些应用场合，重量和体积是至关重要的。为了符合规定的重量和体积限度，内部封装密度必须极高。除了电路密度高以外，为了使串扰和噪声最小，所有信号传输线必须屏蔽。若要使用屏蔽的分离导线，则实际上不可能经济地封装到系统中。

　　这样，就使用了混合的多层 FPC软板来实现其互连。这种部件将屏蔽的信号线包含在扁平带状线FPC软板中，而后者又是刚性PCB的一个必要组成部分。在比较高水平的操作场合，制造完成后，PCB形成一个90°的S形弯曲，从而提供了z平面互连的途径，并且在x、y和z平面振动应力作用下，可在锡焊点上消除应力-应变。

　　以上就是小编整理的关于什么是FPC多层软硬结合线路板的文章，希望大家对软硬结合板有一个新的认识，如还有不清楚的地方，请联系我司客服为您解答。
