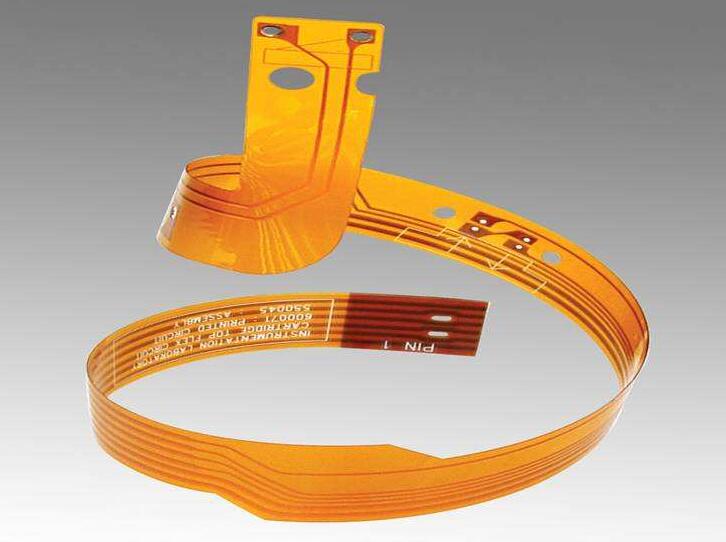

华北地区 ：详解FPC线路板手工焊接的四大注意事项

　　因为FPC的特殊性，在手工焊接FPC的时候，需要特别小心，下面小编整理了四个需要注意的地方，希望对大家有帮助。下面小编来详细的说明。

　　(1)烙铁头与两被焊件的接触方式

　　接触位置：烙铁头应同时接触要相互连接的2个被焊件(如焊脚与焊盘)，烙铁一般倾斜45度，应避免只与其中一个被焊件接触。当两个被焊件热容量悬殊时，应适当调整烙铁倾斜角度，烙铁与焊接面的倾斜角越小，使热容量较大的被焊件与烙铁的接触面积增大，热传导能力加强。

　　接触压力：烙铁头与被焊件接触时应略施压力，热传导强弱与施加压力大小成正比，但以对被焊件表面不造成损伤为原则。

　　(2)焊丝的供给方法

　　焊丝的供给应掌握3个要领，既供给时间，位置和数量。

　　供给时间：原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。

　　供给位置：应是在烙铁与被焊件之间并尽量靠近焊盘。

　　供给数量：应看被焊件与焊盘的大小，焊锡盖住焊盘后焊锡高于焊盘直径的1/3既可。

　　(3)焊接时间及温度设置

　　A、温度由实际使用决定，以焊接一个锡点4秒最为合适，最大不超过8秒，平时观察烙铁头，当其发紫时候，温度设置过高。

　　B、一般直插电子料，将烙铁头的实际温度设置为(350~370度);表面贴装物料(SMC)物料，将烙铁头的实际温度设置为(330~350度)

　　C、特殊物料，需要特别设置烙铁温度。FPC，LCD连接器等要用含银锡线，温度一般在290度到310度之间。

　　D、焊接大的元件脚，温度不要超过380度，但可以增大烙铁功率。

　　(4)焊接注意事项

　　A、焊接前应观察各个焊点(铜皮)是否光洁、氧化等。

　　B、在焊接物品时,要看准焊接点，以免线路焊接不良引起的短路

　　以上就是华北地区 ：//www.doterrard.com/news-gs/334.html 小编整理的关于FPC线路板手工焊接的四大注意事项，希望对大家在工作中有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
