广州fpc 厂：fpc多层线路板层压工艺说明

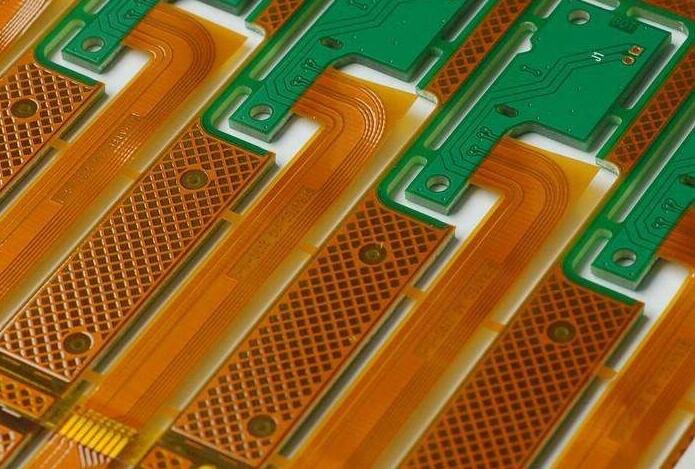

　　fpc多层板是由几层不同的线路压合而成，下面小编来详细的说一说。

　　随着技术的发展，以及电子产品的更新换代，单面FPC已经不能满足需求，多层FPC的用处越来越大。而多层FPC的制造中，层压是一道非常重要的工序，有必要对其进行了解。层压，顾名思义，就是把各层线路薄板粘合成一个整体的工艺。

　　多层板的制作方法一般由内层图形先做，然后以印刷蚀刻法作成单面或双面基板，并纳入指定的层间中，再经加热、加压并予以粘合，至于之后的钻孔则和双面板的镀通孔法相同。

　　其整个过程，包括吻压、全压、冷压。在吻压阶段，树脂浸润粘合面并填充线路中的空隙，然后进入全压，把所有的空隙粘合。所谓冷压，就是使线路板快速冷却，并使尺寸保持稳定。

　　层压工艺需要注意的事项，首先在设计上，必须符合层压要求的内层芯板，主要是厚度、外形尺寸、的定位孔等，需要按照具体的要求进行设计，总体上内层芯板要求无开、短、断路，无氧化，无残留膜。

　　其次，多层板层压时，需对内层芯板进行处理，处理的工艺有黑氧化处理和棕化处理。氧化处理是在内层铜箔上形成一层黑色氧化膜，棕化处理工艺是在内层铜箔上形成一层有机膜。

　　最后，在进行层压时，需要注意温度、压力、时间三大问题。温度，主要是注意树脂的熔融温度和固化温度、热盘设定温度、材料实际温度及升温的速度变化等，这些参数都需要注意。至于压力方面，以树脂填充层间空洞，排尽层间气体和挥发物为基本原则。时间参数，主要是加压时机的控制、升温时机的控制、凝胶时间等方面。

　　以上就是广州fpc 厂：//www.doterrard.com/news-gs/336.html 小编整理的关于fpc多层线路板层压工艺说明，希望对大家有帮助，如还有不清楚的地方，请联系我司客服为您解答。
