四川 ：FPC软板SMT固定托板的3种夹具方案

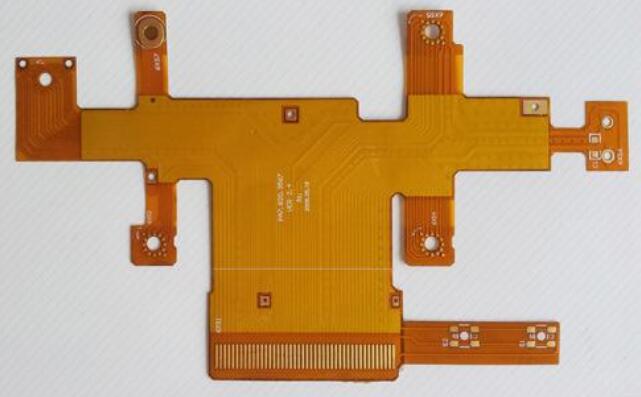

　　软板的柔韧度比较高，在贴片时很多时候会用到夹具，根据固定方式和材料的不同可分为：硅胶贴附托板、耐高温胶纸贴附托板、磁性托板等，下面小编来详细的说一说。

　　1. 硅胶贴附托板

　　它是利用硅胶的粘性固定FPC。在托板加工完成后要在托板上印刷硅胶或贴硅胶膜。

　　这种托板的优点是：节约成本，可反复使用;节约人员，效率高;表面平整，利于印刷;炉后取板方便、快捷。缺点是：要对贴硅胶贴的位置沉槽，增加了夹具的设计和制作复杂度;贴硅胶贴对应FPC的位置不能有元件;硅胶使用寿命较短，维护(硅胶失效时需要更换等)工作量大。

　　2.高温胶纸贴附托板

　　它是在FPC上贴高温胶纸，其托板加工完成后无需后工序。这种托板的优点是：固定良好，过炉不掉板;无需特别维护。缺点是：高温胶纸成本高;人员浪费，效率低;炉后取板撕胶纸时易刮伤FPC表面;容易造成FPC附胶。

　　高温胶纸的成本高是这种方法的主要缺陷之一，为了降低此成本，我们找到了一种白色日本耐高温胶纸，这种胶纸可以重复循环5次，大大降低了高温胶纸的成本。

　　3.磁性托板

　　它是在加工托板的时候在托板中嵌入高温磁铁，将FPC定位到托板上后，盖上压片，压片中含有铁元素，可以与托板中的磁铁产生磁场的吸引力，将FPC牢牢的夹在托板和压片中间。

　　这种托板的优点是：固定良好，过炉不掉板;无需特别维护。成本一次投入，无后续费用累计，总成本低;可明显改善金手指附锡的问题。缺点是：制作复杂，周期长;初期投入成本高;压片易变形;不适用于阻焊层采用PSR或PSC类的FPC。

　　以上的3种夹具方案，并没有说哪一种一定好于另一种。我们在选用夹具设计方案时，需要综合考虑产品的特点、订单量等因素。
