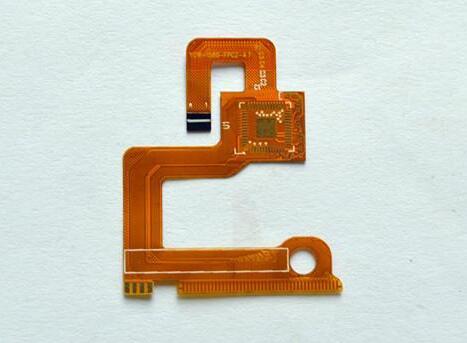

上海fpc ：设计FPC软排线时需要注意些什么

　　有些朋友在设计fpc软排线时，由于不是很明白生产厂家的一些参数，导致浪费了大量的时间，下面小编针对此问题来详细的说一说。

　　1. 首先确定FPC软排线对应连接器的类型、厂家、规格书等，对所运用的连接器评价所要经过的电流、运用寿命、装置方式等是否能满足要求。

　　2. 制造原理图封装及PCB封装，特别是PCB封装，首次要依照厂家推荐的来做，后期实际运用时有变更要及时更新封装。

　　3. 设计时要先绘制原理图，元件的Comment能够运用厂家的料号，方便导出BOM，一起做好网络标号，再由原理图更新生成PCB。

　　4. 对于电源网络，要留意经过的电流巨细与线宽的联系，留意差分线走线要包地，等长，等距离，保证阻抗，走线最好1对1的走，留意地线不要因为相同的网络标识就在BTB座子出直接连接。

　　5. FPC软排线过孔的尺寸孔径/焊盘0.2/0.4MM，尽量不要再小了，不然价格会上升，最小线径0.1mm，最小距离0.1mm，最小线宽0.12mm。留意FPC软排线的内层厚度为0.1mm，能够以此作为阻抗的核算数据。对于走大电流的线，铜厚度运用1.5盎司或许2盎司，一起留意大电流的过孔的数量是否够。

　　6. FPC软排线的正常交期3-4天，加急能够1天，试样的数量能够是20pcs。试样时留意FPC软排线的厚度，与座子接触的厚度，另外加强片的材质有PP及钢片及玻纤等。

　　以上就是上海fpc ：//www.doterrard.com/news-gs/386.html整理的关于设计FPC软排线时需要注意的事项，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
