近日有朋友问小编,我们软板一般单双面的比较多,如果是设计四层及以上的板,有没有需要注意的地方,下面江西 公司小编从五个方面来详细的说一说。

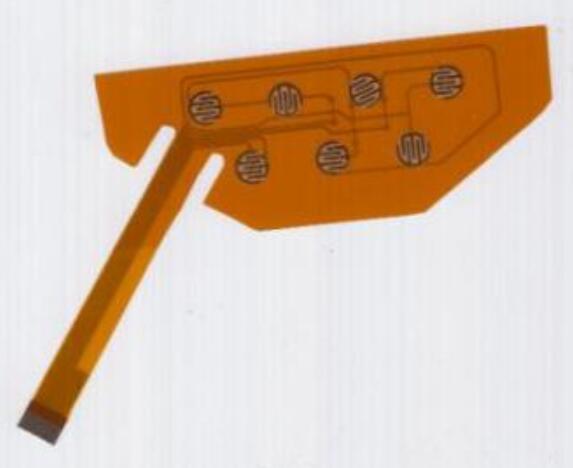

一、布线要求:
1、在依据电路功能调整布线的前提下,要注意多层 有元件的面少布线,为后期排除故障提供方便;
2、多层 又细又密、容易受到干扰的信号线放置内层;
3、均匀分布多层
铜箔,避免出现翘曲;
4、多层
外形离线路大于1.27mm以上,防止出现因外形机械加工伤到线路,引起层间短路
二、元件摆放要从两个方面考虑:
1、多层 排列要疏密均匀,即要美观又要为后期装配,维修提供方便;
2、根据多层 电路原理顺着电路电流走向,合理决定整体布局(如果是做高频模拟电路就更要注意)。优先确定(中央mcu芯片、异受干扰信号源)位置,然后根据原理图布局
三、要从结构上考虑
1、任何多层 都需要与其他外壳等结构装配,因此一般多层 板子的外形以产品整体结构为依据(从方便生产角度上考虑,外形要尽量简单,利于装配,降低生产成本);
2、多层 层数要依据电路性能、线路密集程度、以及板子的外形尺寸考虑;
3、板子层数最好是偶数层,不对称层压结构会导致板子出现翘曲,影响多层 贴片元件焊接。
四、电源层分区建议采用0.5mm~2mm间距,电压越高,间距越大。安全间距在布线能排开前提下能宽尽量宽,减少多层 生产成本,降低成品故障。
为提高整个多层 的抗干扰能力,信号源附近少布线,合理选择接地点,IC芯片附近加滤波电容。
五、导线走向:
1、分离VCC、GND、信号层,减少三者之间的干扰;
2、彼此相邻层间避免出现平行线,减少层间耦合,以及信号串扰;
3、多层 走线能短就不要长,小电流信号容易受到干扰;
4、导向宽度根据电路对阻抗、电流要求确定,普遍上来说,VCC、GND线宽一些,信号线一般在 0.15mm~0.25mm之间。
以上就是江西 公司://www.doterrard.com/news-gs/394.html 整理的关于设计多层软板需注意的五大事项,希望对大家在设计多层软板的时候有帮助,如还有不明白的地方,请联系我司客服为您解答。
