常州fpc 厂：如何选择fpc补强板的材料

　　fpc的特点是轻薄短小,因此在使用过程中容易产生打、折、伤痕等;机械强度小，易龟裂。贴合补强材料(stiffener)的目的是为了加强FPC的机械强度,方便表面装零件等,补强胶片类型多种,根据制品使用要求不同而定,主要有以下三种。

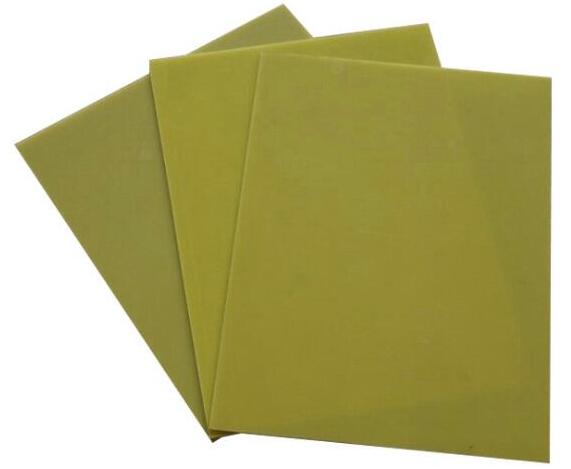

　　一、FR-4玻纤补强板

　　FR-4，本身为一种耐燃材料等级，在FPC中，常指耐燃等级为FR-4的环氧玻纤布层压板，我们对这种材料直接简称为FR4。它的机械性能、尺寸稳定性、抗冲击性、耐湿性能比纸基板高。它的电气性能优良，工作温度较高，本身性能受环境影响小。

　　在加工工艺上，要比其他树脂的玻纤布基板具有很大的优越性。这类产品主要用于双面PCB ，用量很大，在FPC中，则主要用作补强片，并且主要用作FPC焊接区域背部，用以加强焊接区域的硬度，保护贴片后该区域电子元件不因FPC的不断弯曲伸展而不良，同时也因其耐磨性比不上PI，一般不用做金手指的补强。

　　另外，它也用作机械固定区域，如装机卡壳部分等。FPC用到的FR4，厚度主要有0.15mm,0.20mm,0.225mm,0.25mm,0.275mm,0.30mm,0.4mm,0.5mm,0.8mm,1mm等，同样根据不同的需要选择不同的FR4。

　　二、聚酰亚胺补强板，即Polyimide，缩写为PI

　　聚酰亚胺补强板，即Polyimide，缩写为PI。聚酰亚胺作为一种特种工程材料，已广泛应用在航空、航天、微电子、纳米、液晶、分离膜、激光等领域。近来，各国都在将聚酰亚胺的研究、开发及利用列入 21世纪最有希望的工程塑料之一。

　　因其在性能和合成方面的突出特点，不论是作为结构材料或是作为功能性材料，其巨大的应用前景已经得到充分的认识，被称为是"解决问题的能手"(protion solver)，并认为"没有聚酰亚胺就不会有今天的微电子技术"。

　　它具有阻燃性，耐高温耐低温同时具备，现今使用到的第四代PI产品，其长期使用温度可在-200℃~426℃，本身机械性能不高，但加入纤维合成后，机械性能极高，扛蠕变，自带润性，耐磨，耐辐射，且具有高绝缘性。它的这些优点，令其在电子工业行业大放异彩。在FPC制作中，使用到的PI主要是PI保护膜以及PI补强片。

　　PI保护膜的厚度主要12.5um及25um，用作电路绝缘;PI补强板，主要用在FPC金手指背部的区域。

　　1、是为了增厚该区域至对应连接器的插拔高度，使其紧固，

　　2、是其自润性特点，令其表面光滑，且硬度不高，很大程度上减少了对插拔区域的摩擦损伤，以及另多次插拔厚的FPC，仍保持美观，

　　3、是其低热膨胀系数、高尺寸稳定性，让FPC补强精密度更高。PI补强片的厚度主要有0.1mm,0.125mm,0.15mm,0175mm,0.2mm,0.225mm,0.25mm，根据设计图纸及使用环境，选择不同厚度的PI补强进行压合。

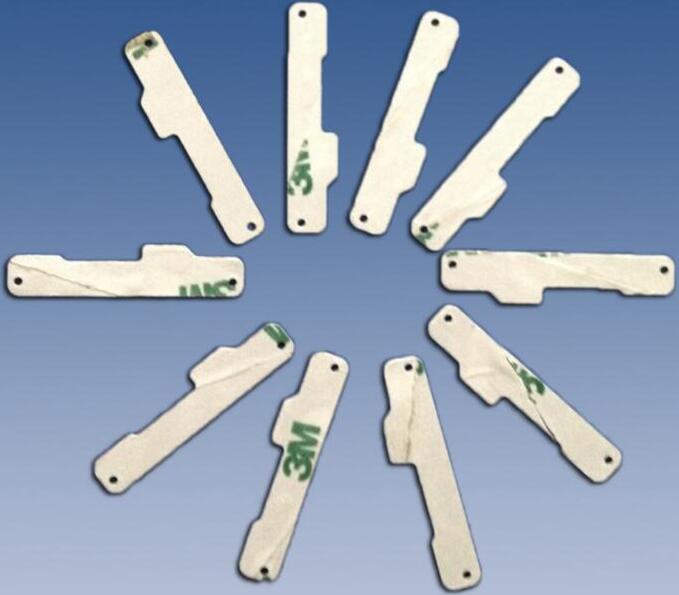

　　三、钢片补强板

　　钢片补强，主要指303不锈钢补强。303不锈钢是奥氏体型分别含有硫和硒的易切削不锈耐磨酸钢，用于要求易切削和表面光洁度高的场合。FPC补强往往形状不一，而不锈钢303易于蚀刻。

　　因此，在需要高稳定性的FPC产品中，常使用此种钢片补强，因钢片补强不能使用CNC钻孔，也不能用FPC激光器切割，主要使用药水蚀刻的方法制作，固它的成本也相对较高了。FPC钢片补强的厚度一般为0.1mm,0.15mm,0.2mm。

　　以上就是常州fpc 厂：//www.doterrard.com/news-gs/419.html整理的关于如何选择fpc补强板的材料，希望对大家在工作中有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
