上海fpc厂：fpc软板模具设计注意事项

　　随着fpc越来越受人们的喜爱，需求量也越来越大，之前的切割工艺已经不能满足目前的生产量，现在量产的基本都需要模具来冲成型，那么我们在设计模具的时候，需要注意哪些事项呢，下面上海fpc软板厂小编来详细的说一说。

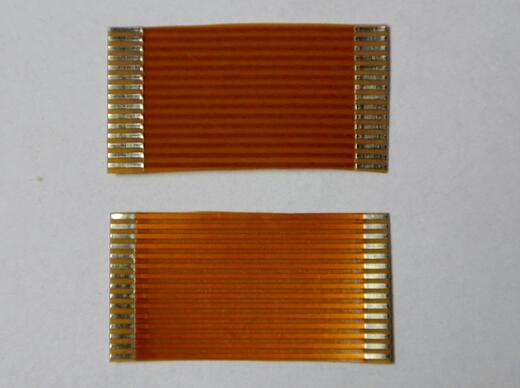

　　fpc软板模具设计注意事项

　　1、 模具结构设计

　　模具结构设计是五金冲模中比较简单的，分落料型，面出型，对于冲盖膜，热固胶膜，冲电镀线，PI及FR4等加强片时用落料型，因为这些物料都不易变形，而且效率也较高;对于外形为了保证不变形，再加上往往都有机构孔，都采用面出型;另外不锈钢补强片由于采取落料会引起变形所以都采用面出型的。

　　2、 模具厂制作工艺

　　由于FPC 要求的形状精度和位置精度要求都很高，所以对模具的本身的加工工艺提出的高要求，一般来讲都要求慢走丝进行线切割，线切割的质量是影响模具使用效果的重要因素之一，这跟机器的等级和工人的技术水平密切相关， 而模具的组立过程则是工艺过程后段重点，相当关键。而同时还应该考虑的是热处理时模具公模，母模要求相差8-10度，便于修模。

　　3、 模具钢材的选用

　　目前市场钢材很多，国产的，进口的种类繁多，作为FPC 模具选用肯定是优质模具专用钢材，要求硬度较高，淬透性好，线切割应力小。

　　4、模具穴数的多少

　　为了达到产能，效率穴位当然越多越好，但由受到冲床平台大小限制及模具稳定性的影响及FPC 基材本身安定性的影响，产品形状导致的排版数量，同时还要考虑到模具成本及结构是否合理，对于公差要求高的产品,一般来讲FPC 模具一出一，一出二比较常见。

　　5、 模具的预涨预缩

　　对于产品公差要求高的地方，特别是金手指，如果要求在+/-0.05MM，由于模具很难达到此公差，就需要对模具作技术处理，且考虑到模具使用一定程度后会磨损，对模具手指部分进行单边预缩0.02，要求模具加工厂在加工时就预缩2条，经过技术处理后不良，仅手指不良率只到1%左右,如果不技术处理有10%以上的不良。

　　6、 模具定位PIN的布局

　　定位PIN的作用起到定位待冲产品。 冲压模具要求受力要平衡，FPC 模具也不例外，模具外形应该尽量开在模具中间，所以定位PIN的位置也应该尽量分布在产品的周围。但同时也要考虑到产品本身要求的地方，比如手指及中心距公差要求特别要求严格的地方，定位PIN尽量靠近。

　　以上就是上海fpc厂：//www.doterrard.com/news-gs/475.html 小编整理的关于fpc软板模具设计注意事项，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
