fpc软板和pcb硬板的具体区别

　　随着电子行业的不断发展，从最初的单面板到双面多层板，从硬板到现在的软板，可谓是发展迅速，软板的不断发展，说明硬板不能满足所有电子产品的需求，那么fpc软板和pcb硬板的具体区别在哪里呢，下面小编来详细的说一说。

　　fpc软板和pcb硬板的具体区别

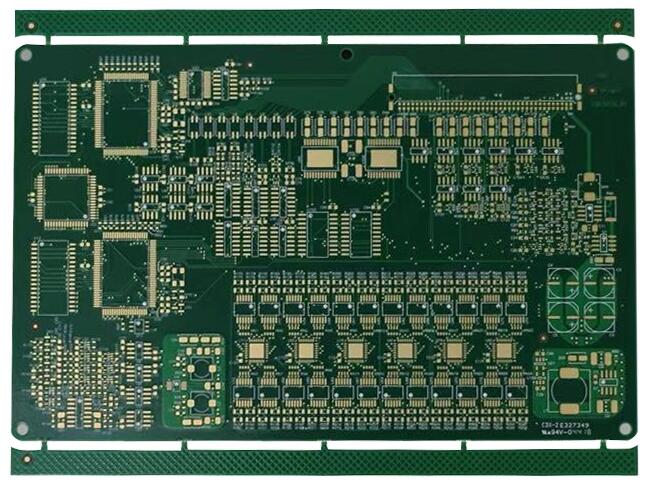

　　pcb英文全称为PrintedCircuitBoard，中文名称为印制电路板，又称为印制线路板、印刷电路板、印刷线路板。

　　其主要功能是连接各种电子元器件以实现电路导通，改变了以往仅依靠电线连接电子元器件的方式。

　　由于电子产品由大量的电子元器件构成，元器件之间的传输效率将直接决定电子产品性能，PCB作为传输媒介，其品质是保障产品质量的基础，因此PCB被称之为“电子系统产品之母”。

　　pcb一般用FR4做基材，也叫硬板，是不能弯折、挠曲的。pcb一般应用在一些不需要弯折请要有比较硬强度的地方，如电脑主板、手机主板等。

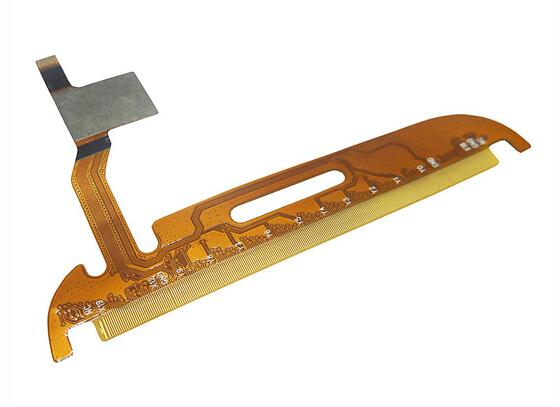

　　fpc软板又称 、挠性线路板、软性电路板。简称软板或FPC，是相对于普通硬树脂线路板而言，fpc软板具有配线密度高、重量轻、厚度薄、配线空间限制较少、灵活度高等优点。

　　随着现在产品轻、薄、短、小的发展，有些产品PCB并不能很好的满足要求，会逐渐使用FPC来实现。总之，fpc可以理解成是软的，可以挠曲的pcb。

　　而fpc，其实属于pcb的一种，但是与传统的印制电路板又有很大的出入。fpc一般用PI做基材，是柔性材料，可以任意进行弯折、挠曲。fpc一般应用在需要重复挠曲及一些小部件的链接，但是现在却不仅仅如此，目前5G手机正在向可弯曲拆叠发展，这就需要用到fpc这一关键技术。

　　其实fpc不仅是可以挠曲的电路板，同时它也是连成立体线路结构的重要设计方式，这种结构搭配其他电子产品设计，可以构建出各式各样不同的应用，因此，从这点来看，fpc与pcb是非常不同的。

　　对于PCB而言，除非以灌膜胶的方式将线路做出立体的形式，否则电路板在一般状况下都是平面式的。因此要充分利用立体空间，fpc就是一个良好的解决方案。

　　以硬板而言，目前常见的空间延伸方案就是利用插槽加上介面卡，但是fpc只要以转接设计就可以做出类似结构，且在方向性设计也较有弹性。利用一片连接fpc，可以将两片硬板连接成一组平行线路系统，也可以转折成任何角度来适应不同产品外形设计。

　　fpc当然可以采用端子连接方式进行线路连接，但也可以采用软硬板避开这些连接机构，一片单一fpc可以利用布局方式配置很多的硬板并将之连接。这种做法少了连接器及端子干扰，可以提升信号品质及产品信赖度。

　　以上就是小编整理的关于fpc软板和pcb硬板的具体区别，希望对大家有所帮助，如还有不清楚的地方，请联系右侧的QQ、微信或者电话，我们有专业的人员为您服务。
