和pcb区别在哪里

　　随着现在产品轻、薄、短、小的发展，有些产品PCB并不能很好的满足要求，会逐渐使用FPC来实现。总之，fpc可以理解成是软的，可以挠曲的pcb，那么这两者之间到底有什么区别呢，下面小编来详细的说一说。

　　 和pcb区别

　　要想弄清楚他们之间的区别，首先需要了解两者的概念是什么。

　　1、pcb板介绍

　　PCB板，中文叫印刷电路板，或者印刷线路板，英文全称Printed circuit board(简称PCB)或Printed wire board(简称PWB)，通常，PCB板也会被称之为硬板。PCB板是电子元件的支撑体，PCB板上有金属导体作为连接电子元器件的线路。

　　PCB板一般用FR-4(FR-4是一种耐燃材料等级的代号，这种规格的树脂材料经过燃烧状态必须能够自行熄灭)做基材，不能弯折，不能挠曲。PCB板一般用于一些不需要弯折且有比较硬强度的地方，如电脑、手机等电子产品的主板。

　　2、 介绍

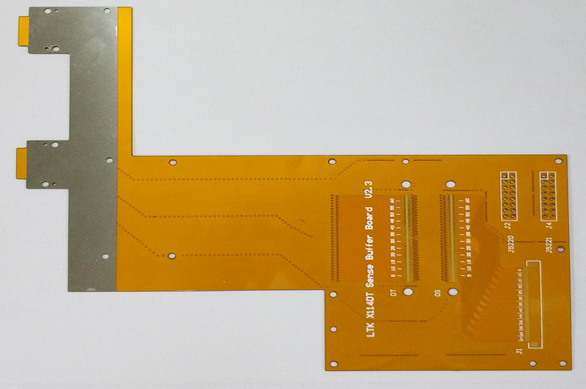

　　FPC板，中文叫柔性印刷电路板，英文全称Flexible Printed Circuit，简称：FPC。中文里，FPC板又可以称为 、软性电路板、软性线路板、挠性线路板、软板等，是一种特殊的PCB板。

　　FPC板有重量轻、厚度薄、柔软、可弯曲的特点，它可以用于手机、笔记本电脑、PDA、数码相机、液晶显示屏等很多产品。

　　相对于「硬板」，FPC板被称为软板，全称为「挠曲性电路板」。FPC板一般用PI作为基材，柔性，可弯折、挠曲。

　　基于柔性的特点、优势，FPC板一般被用于需要重复挠曲的应用场景。目前，在智能手机产业，FPC基于自身的特性，可以得到更多的应用。

　　FPC板不仅是可以挠曲的电路板，它也是连成立体线路结构的重要设计方式，立体结构搭配其他电子产品设计，可以构建出很多不同的应用。也因此，FPC板虽然属于PCB板的一个子集，但它与传统PCB板又非常不同。

　　3、区别

　　对于PCB而言，除非以灌膜胶的方式将线路做出立体的形式，否则电路板在一般状况下都是平面式的。因此要充分利用立体空间，fpc就是一个良好的解决方案。

　　以硬板而言，目前常见的空间延伸方案就是利用插槽加上介面卡，但是fpc只要以转接设计就可以做出类似结构，且在方向性设计也较有弹性。利用一片连接fpc，可以将两片硬板连接成一组平行线路系统，也可以转折成任何角度来适应不同产品外形设计。

　　fpc当然可以采用端子连接方式进行线路连接，但也可以采用软硬板避开这些连接机构，一片单一fpc可以利用布局方式配置很多的硬板并将之连接。这种做法少了连接器及端子干扰，可以提升信号品质及产品信赖度。

　　以上就是小编整理的关于" 和pcb区别在哪里",希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
