FPC 的电气性能测试方法与设备工具

　　有朋友问小编，FPC出货前是如何经过电气性能测试的，都用了些什么设备工具，这里小编根据工厂的实际操作来详细的说明。

　　品质良好的FPC，最基本的是它的电气性能完好，否则，其他细节制作得再精良也无济于事，该款FPC仍是一款不能使用的不良品。因此，生产商在出货前，必须保证FPC的性能完好，这是毋庸置疑的。

　　为了保证FPC的性能完好，生产商对FPC进行检验测试，主要测试方法有飞针测试以及测试治具测试。

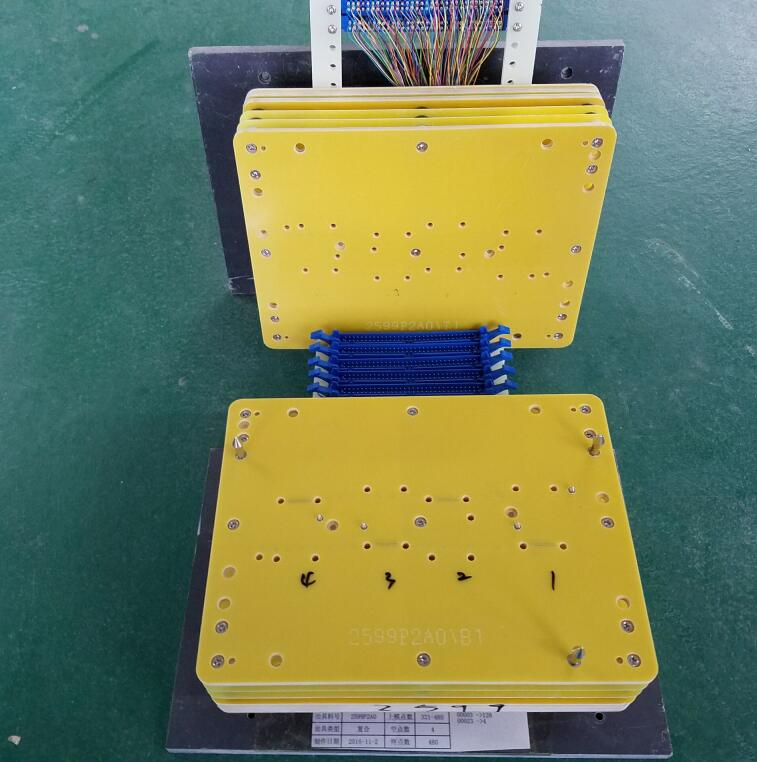

　　FPC测试架

　　飞针测试是目前电气测试一些主要问题的最新解决办法。它用探针来取代针床，使用多个由马达驱动的、能够快速移动的电气探针同器件的引脚进行接触并进行电气测量。而用到的飞针测试仪，最初是为裸板而设计的，也需要复杂的软件和程序来支持;现在已经能够有效地进行模拟在线测试了。飞针测试的出现已经改变了低产量与快速转换(quick-turn)装配产品的测试方法。

　　以前需要几周时间开发的测试现在几个小时就可以了，大大缩短产品设计周期和投入市场的时间。飞针测试过程中，有很小几率出现假测的情况，即把原本性能OK的产品假测成不良品，但是并不会把不良品测成良品。另外，与使用测试治具相比，飞针测试速度相对较长，在飞针测试成本小于测试治具制作成本时，方使用该种测试方法，即打样时用到飞针测试。

　　测试治具测试，测试精度与准确性较飞针测试更高，因为可以一次性测试多片FPC，因此，其速度比飞针测试更快，只是，不同型号的FPC，都需要对应的不同的测试治具，一套测试治具的价格，根据测试焊盘多少、顶针多少以及FPC拼板尺寸大小，价格从几百到几千不等，它是可循环利用的。因此，在批量生产时，制造商一般会要求客户开测试治具，从而节省劳动力、节省工时、降低批量成本，提高测试准确性，加快整体生产周期。

　　测试治具测试需要用到测试机，飞针测试需要用到飞针测试仪，二者均只需一人操作即可。二者的区别主要在于飞针测试速度较慢，成本较高;测试治具测试首次成本较高，后续无需成本，且速度快。

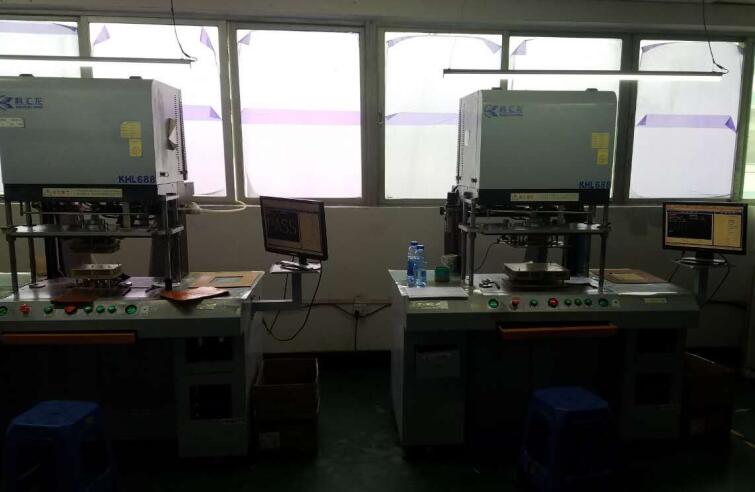

　 FPC测试机

　　以上就是目前FPC的测试设备工具和方法，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
