FPC生产的必备测试测量仪器有哪些

　　有朋友问小编，FPC在生产过程中，必须要用到哪些设备，这些主要的设备都有什么样的功能，有什么样的作用，这里小编来详细的说一说。

　　在 的生产制造中，每一道工序都可能因某些原因而导致产品报废或不良，如钻孔钻头用错，导致孔径偏大偏小、开料尺寸错误，导致拼版偏差报废、菲林错误，导致线路不良、保护膜对位不准，导致盖焊盘报废等。

　　有的不良原因很明显，可以直接得出结论，而有的不良则需要借助一系列仪器分析后方能得出结果。用到的主要检验分析仪器有：二次元测量仪、剥离强度试验机、开短测试机、化学成分分析试管组等。

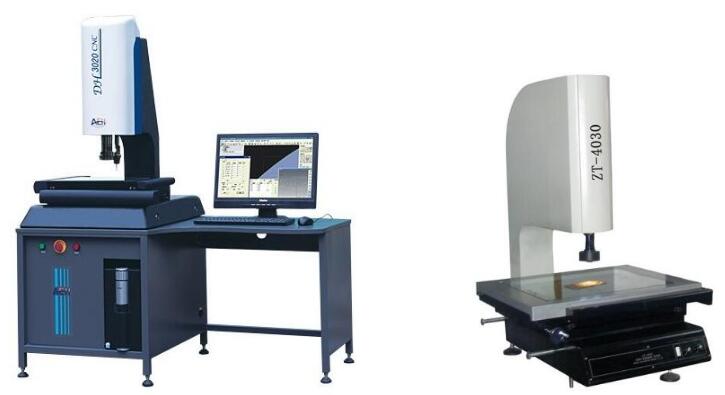

　　二次元测量仪，也叫影像测量仪或视频测量仪，用来测试产品及模具的尺寸，或者说是用来测量被测要素的形位公差，包括位置度、同心度、直线度、轮廓度、圆度等和与基准有关的尺寸，以及任何几何尺寸，比如直径、半径、长度、角度、宽度、高度、深度等，且用于较溥产品(如弹片)及较小产品的二维平面检测或其它工件的二维投影检测。

　　它是一种由高解析度CCD彩色摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光学影像测量仪器。在FPC的测量过程中，先将FPC固定在高精密工作台之上，然后调节位置至摄像器之下，调节摄像头焦距，使显示器成像清晰，再使用2D数据测量软件进行相关测量记录。

　　剥离强度试验机执行GB/T 7122(高强度胶粘剂剥离强度的测定 浮辊法)、GB/T 2792(压敏胶粘带 180 °剥离强度试验方法)、GB 8808(软质复合塑料材料剥离试验方法)、GB/T 2791、GB/T 2790(胶粘剂 180 °剥离强度试验方法 挠性材料对刚性材料)、GB 13022 (塑料薄膜拉伸性能试验方法 )等相关标准，适用于食品塑料包装，日用化妆品塑料包装、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、复合膜、人造革、编织袋、薄膜、纸张等相关产品的剥离、拉断等性能测试，可用于食品包装QS认证用专业仪器。

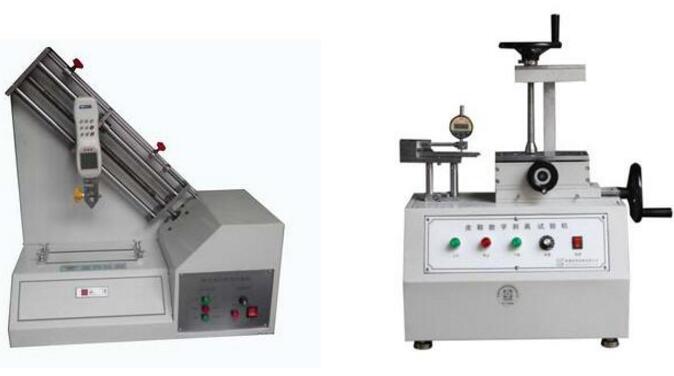

　　它的精度为0.01N，加载速度为50 ～ 500 mm/min。测试模式可分为卧式：电子剥离试验机、单柱：智能电子拉力试验机、双柱：微机控制万能剥离试验机，而在FPC剥离强度试验中，用到的主要是卧式试验机(如下图)，其他两种在此不做详述。

　　卧式剥离强度试验机是一款专业适用于胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、复合膜、人造革、编织袋、薄膜、纸张等相关产品的剥离、拉断等性能测试的电子剥离试验机，在FPC试验中，主要用于保护膜与基材铜箔的剥离试验、铜箔与聚酰亚胺绝缘层的剥离试验、补强片与FPC板的剥离测试。

　　开短测试机，在前面的文章中有提到，包含飞针测试机与测试架测试机。根据样品与批量以及成本核算、交货周期长度，选择不同的测试方法，这类机器主要是用来测试FPC的开短路电性能，测试架测试机，每款FPC需要制作配套的测试架，得以反复利用，适用于FPC的批量生产，不仅减少了总体成本，而且大大缩短了出货周期。

　　化学成分分析试管组，主要用来对沉。镀铜药水成分分析，在FPC生产中，主要用来分析药水成分与比重，从而指导不同药水的配置比例，保证沉镀铜品质。

　　其他用到的设备还有显微镜、简易放大镜等，功能较为简单明了。

　　以上就是小编整理的关于FPC生产的必备测试测量仪器，希望对大家有帮助，如还有不清楚的地方，请联系我司客服为您解答。
