FPC生产拼版的5条原则与方法

　　有朋友问小编，在生产FPC过程中，我们是单片生产还是批量生产的，这里小编通过工厂的实际经验，来详细的说一说。

　　FPC在生产过程中，为了节省成本，提高生产效率，缩短生产周期，都会采用拼版的方式生产，而不是单片生产。在FPC拼版时，需要遵循几条原则。

　　1、在各工序可生产的前提下，拼版尽量"挤"。所谓“挤”，就是缩小相邻板与板之间的距离，从而减少整个拼版的尺寸，节约生产材料，从而降低生产成本。

　　2、单片板之间间距至少大于2.5mm。首先，这是为了满足放置定位孔的需求，在批量生产过程中，成型一般采取模冲的方式，为了增强模冲精确性，在拼版内每片之间，需要放置定位孔，以免模冲偏位，导致FPC报废;在样品生产过程中，一般使用激光切割成型，为了避免微偏，防止出现一片偏而整张偏的情况，单片之间也不能直接相连，从而使其两两互不影响。

　　3、拼版需添加蚀刻字符，对拼版尺寸、数量等进行简单说明，从而便于后续生产中核对与校验。

　　4、整个拼版四角增加定位孔，并选择一角标注不同定位孔，便于后续工序生产中保持方向一致，从而不至于导致封膜贴返，字符印返等情况。

　　5、拼版宽度固定为250mm，长度尽可能也在250mm以内。拼版尺寸越大，偏移越大，生产精度越差，成品不良率越高。

　　知道了拼版需要遵守的5条原则，简单介绍下拼版的三种方式。

　　1、常规拼版。直接按单片的方向阵列拼版，最适合外形规则的FPC拼版，如长方形、正方形、圆形、椭圆形等;

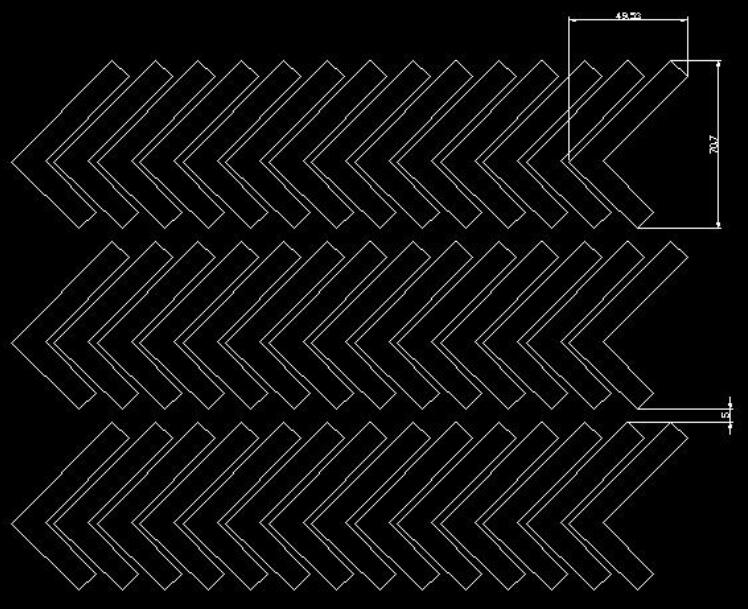

　　2、斜拼。将单片进行一定的倾斜，然后阵列，从而最大程度上利用拼版空间，如有弧度的条形、折形等;

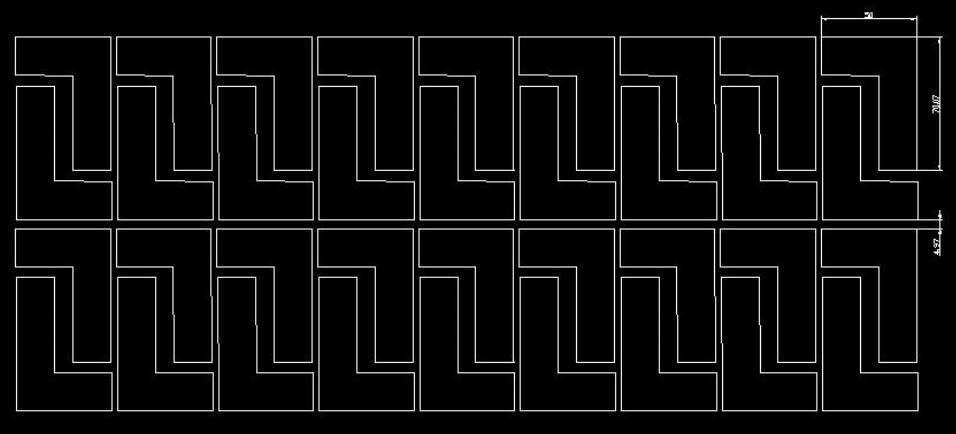

　　3、倒扣拼。即把单PCS一正一反组合在一起拼板，如下图。

　　所有的拼版方式，在能生产的前提下，遵循最省材料原则。
