FPC 结构详解

　　有朋友问小编一些关于 的结构问题，通过我司高级技术员的经验，小编整理出以下几种结构。

　　 (即FPC)，从结构上讲，有单层板、双面板、多层板之分，不层板的结构有不同，但最基础结构都为基材铜+覆盖膜。基材铜最常用的为压延铜和电解铜，覆盖膜一般为PI，即聚酰亚胺。

　　1、单面板的结构为单面基材+覆盖膜，即在单面基材的铜面制出线路，在覆膜，后经过后期处理做出成品;

　　2、双面板的结构为双面基材(正反两面都为铜面)，在正反铜面制出线路，两面线路间可经过导通孔实现互通，然后在两面铜之上覆膜，最后经后期处理;

　　3、三层板最常见的结构为双面基材+单面基材，在三层铜上制线路，各层线路通过导通孔进行选择性导通，然后覆膜;

　　4、四层板顾名思义，就是有四层线路，其结构为内层(双面基材)+正反面外层(单面基材)，各层铜面制线路，通过导通孔导通，最后覆膜。

　　其他多层板的结构可根据具体需求、设计进行结构组织，可由三、四层板的结构升华而来。

　　另外，FPC经常有焊盘、金手指等结构，一般要对其进行加强处理，即在这些结构处的反面压适当大小的FR4或PI不强，厚度根据产品具体使用环境进行选择，有时候，也会用到钢片。补强只能在FPC表层。

　　为了更直观的了解，以下为不同FPC的图示

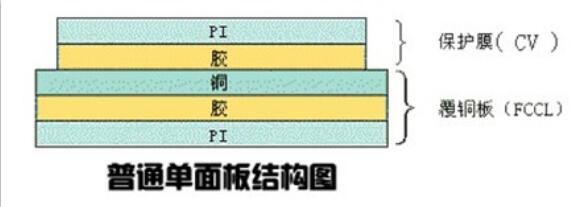

　　普通单面板结构示意图

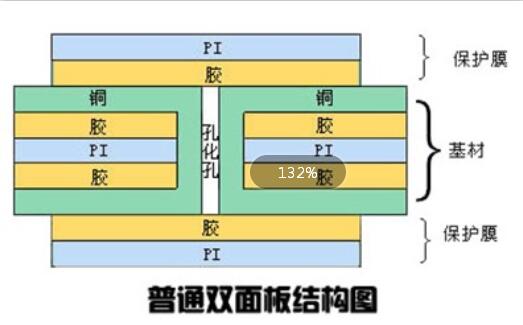

　　普通双面板结构示意图

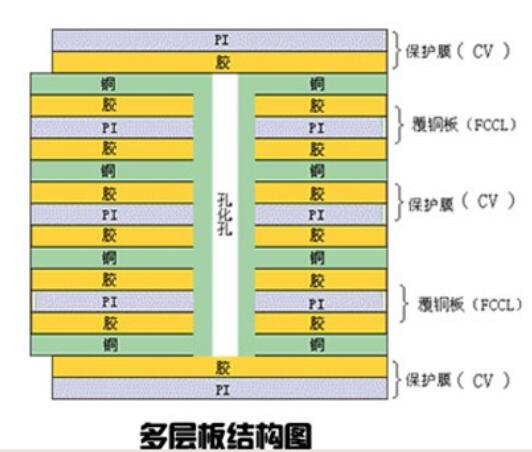

　　多层板结构示意图

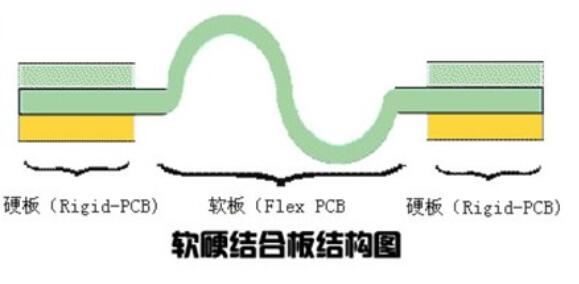

　　软硬结合板示意图

　　以上就是小编整理的关于 结构方面的问题，希望对大家有帮助，如还有不清楚的地方，请联系我司客服为您解答。
